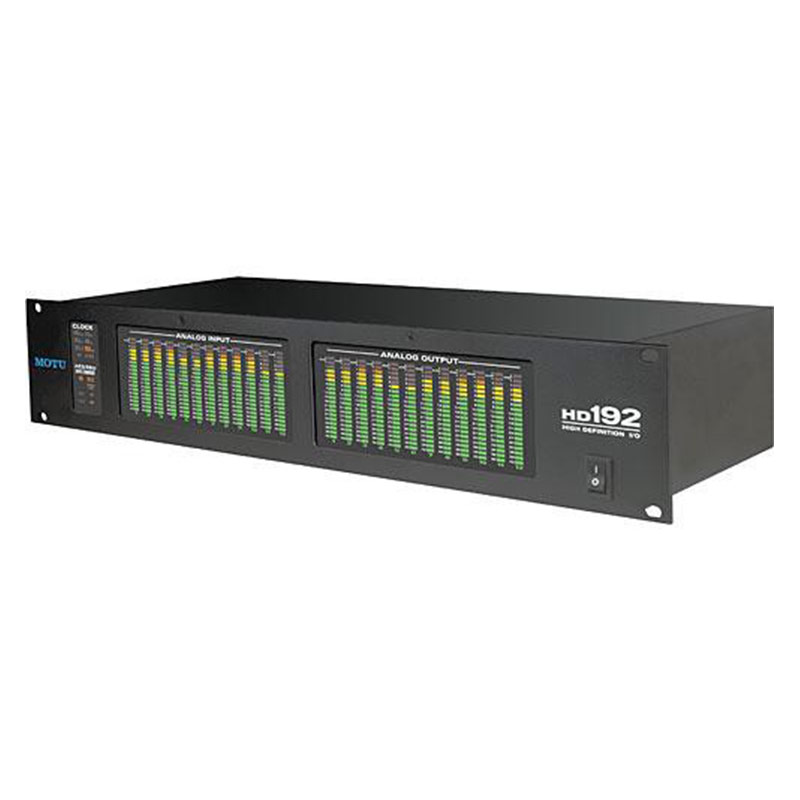

کارت صدا موتو HD 192
کارت صدا HD 192 از برند موتو یکی از حرفهایترین انواع کارت صدا است که با کیفیت بالای 192 کیلوهرتز برای افرادی که نیاز به بهترین کیفیت صوتی صداها دارند، طراحی شده است. این کارت صدا مجهز به جدیدترین تکنولوژیِ 24 بیتی است که تا 128x، بالاتر از حد مجاز، تجهیز شده است و مبدل 192 کیلوهرتزی دارد.
بر روی کارت صدا HD 192 یک سیگنال با وزن متعادل به نسبت نویز 120 دسی بل تعریف شده است که دارای یک کانکتور XLR سرتاسری نیز میباشد. کارت صدا Motu HD 192 دارای یک سری برنامههای کاربردی فراگیر است که میتواند با استفاده از 12 ورودی و 12 خروجی دو میکس 5.1 را به صورت همزمان پشتیبانی کند.
علاوه بر این کارت صدا HD 192 دارای قابلیتهای بسیار پیشرفتهای مانند AES/EBU I/O با تبدیل نرخ نمونه برداری خارجی و داخلی نیز میباشد.
یک کارت PIC-425 به صورت 1408mk3 با سرعت 192 کیلوهرتز در این کارت صدا نیز تعریف شده است که کافی است شما کارت صدا HD 192 را برای ضبط کردن صدای 192 کیلوهرتزی به این کارت متصل کنید.
از کارت صدا HD 192 به عنوان یک وسیله توسعه دهنده سیستم صوتی موتو بر مقیاس PCI-424 نیز استفاده میشود یا میتوان از آن به عنوان سیستم مرکزی که دارای کارت PCI-424 و نرم افزار Audiodesk است استفاده کرد.
مبدلها
یکی از مهمترین اتصالات در زنجیره ضبط صداهای دیجیتال مبدل A/D است. در واقع از مبدل A/D به عنوان یک عنصر حساس و بسیار ضروری یاد میشود چرا که وظیفه تبدیل سیگنال آنالوگ به سیگنال دیجیتال را در کارت صدا به عهده دارد. در نتیجه هرچه میزان کیفیت مبدل A/D بالاتر باشد، صدای ضبط شده قطعا کیفیت بالاتری خواهد داشت. مبدل 192 کیلوهرتزی که در کارت صدا HD 192 قرار دارد بسیار شبیه به سیستمهای بسیار گران قیمت HD میباشد.
این مبدل دارای یک محدوده دینامیکی 120 دسی بلی و یک THD+N of 0.0005% است که کمک میکند بهترین جلوه از صداهای صوتی دیجیتال برای شما در کارت صدا HD 192 ایجاد شود.
اندازهگیری

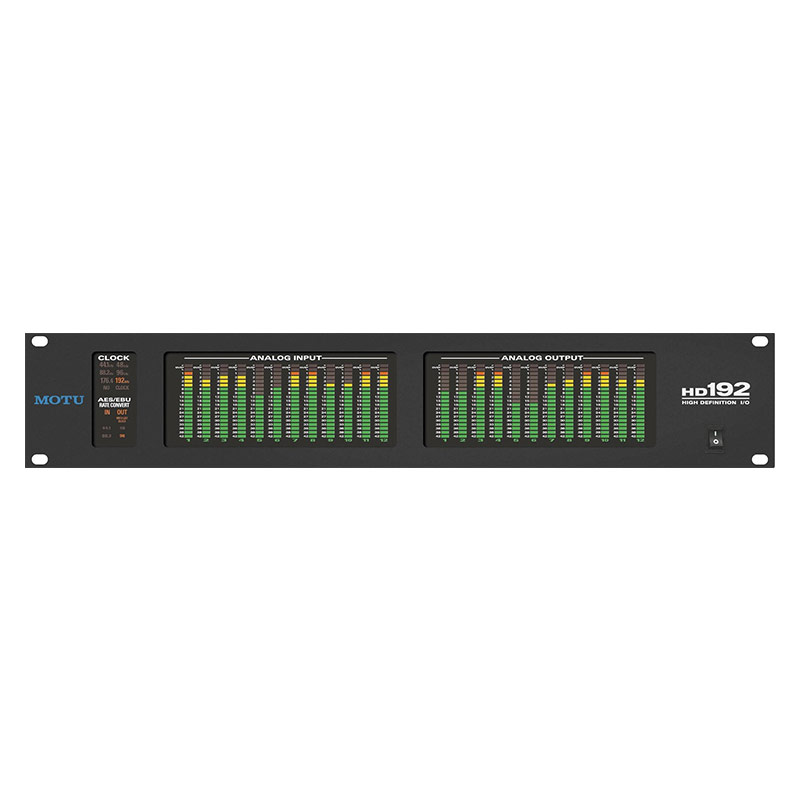

پنل جلویی کارت صدا موتو HD 192، سنسورهای 19 درجهای برای تمام 12 ورودی و خروجی که دارد، لحاظ شده است. علاوه بر این دو اندازه دیگر برای برنامهها و سایر عملیاتی که توسط کامپیوتر استفاده میشود از طریق نرم افزار لحاظ شده است. همچنین یک جایگاه مخصوص نمایش ساعت به صورت LED ایجاد شده است. تمامی اندازهگیریهای لحاظ شده بر روی کارت صدا HD 192 به صورت دقیق و از پیش برنامهریزی شده صورت گرفته است.
سوئیچ قدرت (پاور) پنل جلویی
این سوئیچ زمانی کاربرد دارد که شما به صورت ناگهانی بخواهید کارت صدا HD 192 خود را خاموش کنید. یکی از جالبترین حقایق درباره کارت صداهای موتو آن است که آنها قابل جابجایی هستند. این بدان معنا است که شما میتوانید بدون خاموش کردن یا راه اندازی مجدد کامپیوتر خود، کارت صدا را خاموش کنید، روشن کنید و یا رابطی را به آن متصل یا جدا کنید. ورودی و خروجیهای XLR، 24 بیتی و 192 کیلوهرتز

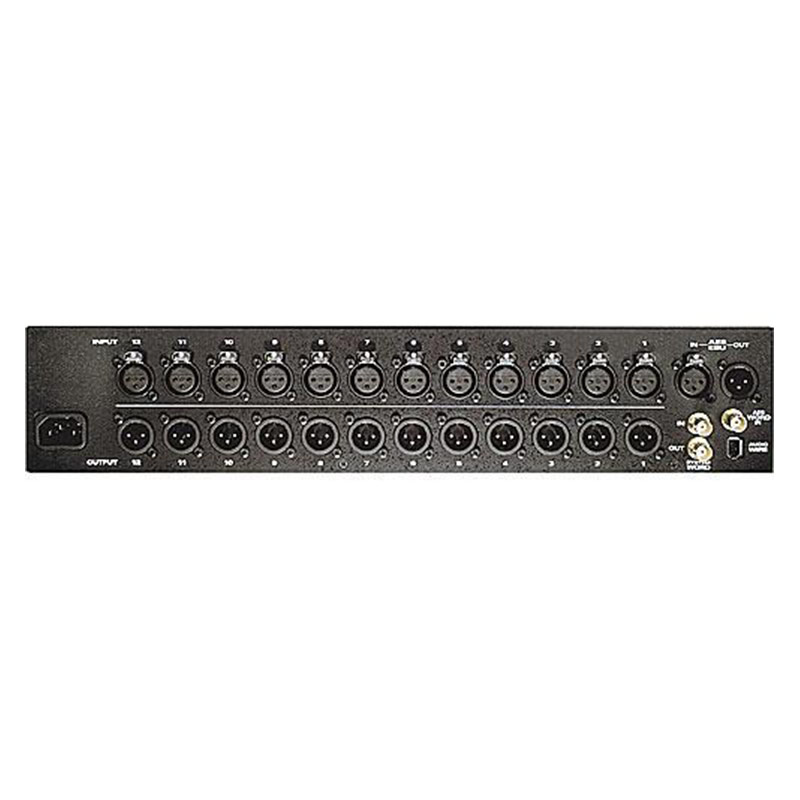

تمامی دوازده ورودی و خروجی آنالوگ تعریف شده در کارت صدا موتو Motu HD 192 دارای کانکتورهای XLR،+4 دسی بلی هستند.
AES/EBU
کارت صدا HD 192 دارای استریو AES/EBU دیجیتال I/O است که با سرعت نرخ نمونه برداری ساخته شده است. این قابلیت به شما این امکان را میدهد تا هر منبع صوتی دیجیتال خارجی را بدون توجه به سرعت نرخ نمونه برداری ادغام کنید در حالی که ضبط صدا در سرعتهای بالاتری روی آنالوگ I/O کارت صدا HD 192 رخ میدهد. به طور مثال شما میتوانید از ریورب خارجی خود بر روی I/O دیجیتال 96 کیلوهرتز استفاده کنید در حالیکه ضبط صدا با سرعت 192 کیلوهرتز انجام میشود.
ساعت کلمهای I/O
کارت صدا HD 192 از صنعت ورودی و خروجیهای استاندارد ساعت کلمهای استفاده میکند. ورودیهای این ساعت به کارت صدا HD 192 این اجازه را میدهند تا عملیات مربوط به همزمانی را به آرامی با استفاده از استودیو صوتی دیجیتال امروزی انجام دهد. خروجی های ساعت نیز به عنوان یک ساعت اصلی محسوب میشوند که کار آنها حرکت به سمت دستگاههای دیجیتال تعریف شده در استودیو شما مانند میکسر دیجیتال است.
AES دیجیتال I/O میتواند به صورت جداگانه با استفاده از یک ورودی ساعت حرکت کند. علاوه بر این شما سرعت منبع ساعت را تا 48 کیلوهرتز میتوانید بالا ببرید حتی زمانی که کارت صدا HD 192 در حال کار با سرعت 192 کیلوهرتز است.
سیستم صوتی
کارت صدا HD 192 از نسل دوم و جدید سیستم سیم صوتی با 2408mk3 استفاده میکند. سیستم سیم صوتی از یک فرمت صوتی دیجیتال با پهنای باند 24 کاناله 96kHz یا 12 کانال 192kHz در داخل یا خارج کامپیوتر به صورت همزمان استفاده میکند.
منبع تغذیه
مانند تمام محصولات سخت افزاری موتو ، کارت صدا HD192 نیز دارای یک منبع تغذیه داخلی و یک کابل برق IEC استاندارد با قابلیت جدا شدن دارد.
بسط و گسترش
کارت صدا HD 192 درست شبیه به کارت صدا PCI-424، 2408mk3 دارد. شما میتوانید به صورت همزمان چهار کارت صدا دیکر را به PCI-424 با هر نوع ترکیبی متصل کنید
کارت PCI-424 دارای سیستم هستهای HD 192 است که به طور کامل مطابق با استانداردهای کارت صداهای قدیمی موتو طراحی شده است. در نتیجه شما هر کارت صدا موتو از قبیل 2408mk3، 2408mkll، 2408، 1296، 1224، 1296 و 308 را میتوانید به PCI متصل کنید. تمامی کارت صداهای قدیمی یا جدیدی که شما به عنوان یک رابط صوتی به دستگاه خود متصل میکنید میتواند از قابلیتهای CueMix DSP استفاده کند.
CueMix DSP
کارت PCI-424 دارای قابلیت CuemixDDSP که نوعی پردازنده بسیار قدرتمند است که برای ایجاد مانیتورهای سفارشی تا 96 کانال صوتی بر روی آن طراحی شده است، در کارت صدا جاسازی میشود.
از آنجایی که میکس صدا کارت حافظه زیادی میگیرد به جای استفاده از پردازنده هاست، از سیستم CueMix DSP استفاده کنیم که با کمترین تاخیر همان عملکرد را با استفاده از آخرین تکنولوژیهای دیجیتال برای میکس آهنگ انجام میدهد. CueMix DSP به طور کامل میزان تاخیر بافر را با استفاده از سیستم هاست مانیتورینگ از بین میبرد. حال از آنجایی که DSP کار میکس صدا را به طور کامل برای شما انجام میدهد، CPU کامپیوتر شما فضای بسیار آزادتری برای انجام بقیه کارها دارد.
CueMix DSP یکی از Cuemixهای بسیار انعطاف پذیر میباشد که به شما این اجازه را میدهد تا بتوانید کانالهای چند گانه را با یکدیگر میکس داخل یک مسیر میکس صدا، میکس کنید یا خروجیهای اختصاصی به آن اختصاص دهیم.با مدیریت میکس مانیتور با استفاده از نرم افزار CueMix DSP میتوانید کارت صدا HD192 خود استفاده کنید.
کنسول CuemixDSP میتواند سطح مستقل و کنترلهای پان برای هر ورودی روی هر میکس را فراهم کرد. علاوه بر این، CuemixDSP شما را محدود به چهار استریو میکس نمیکند. شما میتوانید یک میکس منحصر به فرد را برای خروجی استریو فیزیکی پیکربندی کنید. این بدان معنا است که شما میتوانید روی یک سیستم خروجی 96، 48 میکس استریو جداگانه داشته باشید.
هر سیستم صوتی موتو که به PCI-424متصل شود شامل 2408 اورجینال است که میتواند مانیتورینگ انعطاف پذیر Cuemix را بر عهده بگیرد.
راه اندازی کارت صدا
سیستم HD 192 به گونهای طراحی شده است که شما برای ضبط پروژه خود دیگر نیازی به انتظارهای یک هفتهای نخواهید داشت و شما تنها پس از چند ساعت میتوانید پروژه جدید خود را ضبط کنید. پیکر بندی درایورهای HD 192 به گونهای دقیق مهندسی شده است که شما در عرض چند دقیقه برای پروژه جدید میتوانید آماده شوید.
